Устройство мехатроника DSG6, DQ250 (02E)
Мехатроник DQ250 (02E) представляет собой компактный гидравлическо-электронный блок управления шестиступенчатой роботизированной коробкой передач с мокрыми сцеплениями. Он объединяет в себе гидравлическую плиту с клапанами, набор соленоидов и электронный блок управления (TCU), размещённые в едином корпусе внутри картера коробки передач.

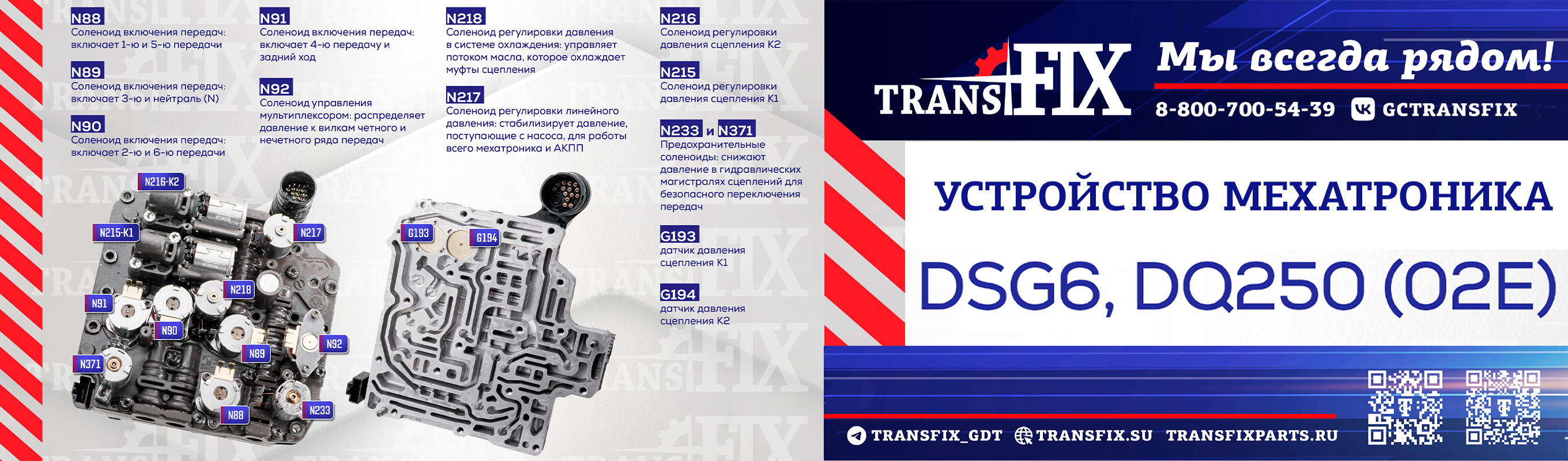

На рисунке изображён корпус мехатроника с указанием расположения и функционального назначения соленоидов и датчиков давления:
Управление сцеплениями:
• N215 — регулирует давление в контуре сцепления K1.
• N216 — регулирует давление в контуре сцепления K2.
Управление переключением передач:
• N88, N89, N90, N91 — соленоиды включения передач.
• N92 — соленоид управления мультиплексором (распределяет поток масла между вилками чётного и нечётного ряда передач).
• N233 и N371 — снижают давление в гидравлических магистралях сцеплений для безопасного переключения передач.
Вспомогательные соленоиды:
• N217 — соленоид регулировки линейного давления.
• N218 — соленоид регулировки давления в системе охлаждения.
Датчики давления:
• G193 — датчик давления сцепления K1.
• G194 — датчик давления сцепления K2.
Таким образом, работа мехатроника DQ250 (02E) строится на слаженном взаимодействии соленоидов, клапанов и датчиков. Каждый элемент выполняет строго определённую функцию, что в совокупности обеспечивает надёжную и точную работу роботизированной коробки передач.
