ООО "ТрансФикс" выполняет полный комплекс услуг, связанных с ремонтом гидротрансформаторов (ГДТ) АКПП. Для организаций и частных лиц, занимающихся ремонтом АКПП, мы осуществляем текущий и капитальный ремонт гидротрансформаторов с предоставлением гарантии на произведенные работы.

Для мастеров, занимающихся ремонтом гидротрансформаторов (ГДТ) АКПП самостоятельно, мы производим отдельные работы с его деталями - замена ступицы насоса, ступицы турбины, наклейка накладки блокировки.

Срок ремонта, при отсутствии в гидротрансформаторе серьёзных повреждений, составляет 1 сутки. Для иногородних клиентов или при крайней необходимости возможен срочный ремонт гидротрансформатора с сокращением до 4 часов.

Выгодным отличием нашего производства от прочих, представленных на рынке ремонта АКПП, является исключительная узкая специализация на ремонте гидротрансформаторов АКПП!

Мы не ремонтируем коробки передач, и, таким образом, во-первых, мы не можем составить Вашему предприятию конкуренции, переманивая тем или иным способом Ваших клиентов, во-вторых, мы не будем вешать вам "лапшу на уши", дабы затянуть срок производства в связи с собственной загруженностью. Кроме того наша узкая специализация на ремонте гидротрансформаторов АКПП гарантирует Вам неизменное качество работ и заинтересованность в Вас как в клиенте!

Мы открыты к сотрудничеству! И для Вашего удобства предлагаем Вам следующие услуги:

Обмен ГДТ

При наличии на складе восстановленного гидротрансформатора (ГДТ) необходимой модели мы можем осуществить обмен Вашего, требующего ремонта, гидротрансформатора, на уже восстановленный.

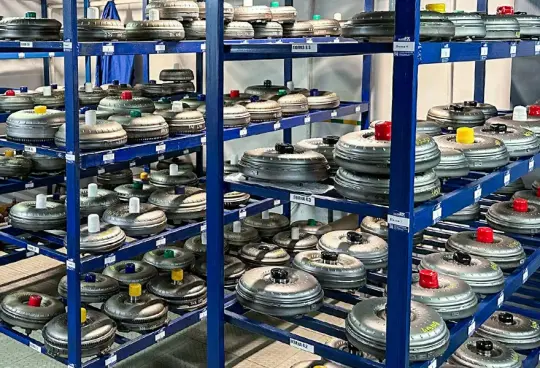

Продажа со склада

У нас на складе постоянно в наличии большое количество восстановленных гидротрансформаторов различных моделей.  Для того, чтобы узнать о наличии необходимого Вам гидротрансформатора у нас на складе, Вы можете воспользоваться поиском по марке и модели автомобиля, по изготовителю и маркировке гидротрансформатора в разделе "ГДТ на складе" или просто позвонить по телефонам:

Москва Юг
Москва Север
Санкт-Петербург
Новосибирск
Ростов-на-Дону

Доставка

Осуществляем доставку ГДТ в адрес заказчика на территории Москвы и ближайшего подмосковья своими силами, а также в регионы посредством транспортных компаний. Восстановленный гидротрансформатор будет доставлен в Ваш адрес незамедлительно.

Также своими силами заберем Ваш гидротрансформатор в ремонт, что избавит Вас от катания по московским пробкам.Собственный курьер работает с понедельника по пятницу.

* Подробнее о предоставляемых нашей организацией услугах и расценках можно ознакомиться в разделе Услуги и цены

Небольшое отступление в теорию для интересующихся природой гидротрансформаторов.


ЧТО СОБСТВЕННО СОБОЙ ЯВЛЯЕТ ГИДРОТРАНСФОРМАТОР?

(материал взят из Википедии — свободной энциклопедии)

Гидротрансформатор (турботрансформатор) или конвертор крутящего момента (англ. torque converter) — устройство, служащее для передачи крутящего момента от двигателя автомобиля к коробке передач и позволяющее автоматически и бесступенчато изменять крутящий момент и частоту вращения, передаваемые коробке передач. Чаще всего используется с АКПП или вариаторами. Используется в гидродинамических трансмиссиях автомобилей семейства БелАЗ, автобусах ЛАЗ-695Ж и ЛиАЗ-677, на тракторах ДТ-175С и Т-330. Кроме того, гидротрансформаторы использовались в трансмиссиях некоторых типов экскаваторов с канатным приводом рабочих органов.



Гидротрансформатор состоит из следующих частей:
- насосное колесо или насос (pump);
- плита блокировки ГТ (lock - up piston);
- турбинное колесо или турбина (turbine);
- реактор;
- обгонная муфта (one - way clutch).


Все детали собраны в общем корпусе, расположенном на маховике двигателя автомобиля. Гидротрансформатор наполнен маслом, которое активно перемешивается при его работе.

Насосное колесо жёстко связано с корпусом гидротрансформатора, при вращении вала двигателя оно создает внутри гидротрансформатора поток масла, который вращает колесо статора (реактора) и турбину.


Конструктивным отличием гидротрансформатора от гидромуфты является наличие реактора.


Статор (реактор) связан с насосным колесом через обгонную муфту. При значительной разнице оборотов насоса и турбины, статор (реактор) автоматически блокируется и передает на насосное колесо больший объём жидкости. Благодаря статору (реактору) происходит увеличение крутящего момента до трёх раз при старте с места.

Турбина жёстко связана с валом АКПП.





Для иллюстрации принципа действия гидротрансформатора как элемента, передающего крутящий момент, воспользуемся примером с двумя вентиляторами. Один вентилятор (насос) включён в сеть и создаёт поток воздуха. Второй вентилятор (турбина) - выключен, однако, его лопатки, воспринимая поток воздуха, создаваемого насосом, вращаются. Скорость вращения турбины меньше, чем у насоса, она как бы проскальзывает по отношению к насосу. Если применить этот пример по отношению к гидротрансформатору, то в нём в качестве вентилятора, включённого в сеть (насоса), выступает крыльчатка насосного колеса.

Насосное колесо механически связано с двигателем. В качестве выключенного вентилятора (турбины) выступает турбинное колесо, соединённое через шлицы с валом АКПП. Подобно вентилятору - насосу, крыльчатка насосного колеса гидротрансформатора, вращаясь, создаёт поток, только уже не воздуха, а жидкости (масла). Поток масла, как и в случае с вентилятором - турбиной, заставляет вращаться турбинное колесо гидротрансформатора. В данном случае гидротрансформаторработает как обыкновенная гидромуфта, лишь передавая посредством жидкости крутящий момент от двигателя на вал АКПП, не увеличивая его. Увеличение оборотов двигателя не приводит к сколь - нибудь существенному увеличению передаваемого крутящего момента.

Поток воздуха, крутящий лопатки вентилятора - турбины, рассеивается впустую в пространстве. Если же этот поток, сохраняющий значительную остаточную энергию, направить снова к вентилятору - насосу, он начнёт вращаться быстрее, создавая более мощный поток воздуха, направленный к вентилятору - турбине. Тот, соответственно, тоже начнёт вращаться быстрее. Это явление известно как преобразование (увеличение) крутящего момента.

В гидротрансформаторе в процесс преобразования крутящего момента помимо насосного и турбинного колёс включён реактор, который изменяет направление потока жидкости. Подобно воздуху, вращавшему лопатки вентилятора - турбины, поток жидкости (масла), вращавший турбинное колесо гидротрансформатора, всё ещё обладает значительной остаточной энергией. Статор направляет этот поток обратно на крыльчатку насосного колеса, заставляя её вращаться быстрее, увеличивая тем самым крутящий момент. Чем меньше скорость вращения турбинного колеса гидротрансформатора по отношению к скорости вращения насосного колеса, тем большей остаточной энергией обладает масло, возвращаемое статором на насос, и тем большим будет момент, создаваемый в гидротрансформаторе.

По аналогичной схеме работает автоматическая трансмиссия и при старте с места. Только теперь самое время вспомнить про педаль газа, нажатие на которую увеличивает обороты коленчатого вала, а значит, и насосного колеса, и про то, что сначала автомобиль, а следовательно, и турбина находились в неподвижном состоянии, но внутреннее проскальзывание в гидротрансформаторе не мешало двигателю работать на холостом ходу (эффект выжатой педали сцепления). В этом случае крутящий момент трансформируется в максимально возможное число раз. Зато когда достигнута необходимая скорость, надобность в преобразовании крутящего момента отпадает.


Гидротрансформатор посредством автоматически действующей блокировки превращается в звено, жестко связывающее его ведущий и ведомый валы. Такая блокировка исключает внутренние потери, увеличивает значение КПД передачи, уменьшает расход топлива в установившемся режиме движения, а при замедлении повышает эффективность торможения двигателем. Кстати, одновременно с целью снижения все тех же потерь реактор освобождается и начинает вращаться вместе с насосным и турбинным колесом.

Турбина всегда имеет скорость вращения меньшую, чем насос. Это соотношение скоростей вращения турбины и насоса максимально при неподвижном автомобиле и уменьшается с увеличением его скорости. Поскольку реактор связан с гидротрансформатором через обгонную муфту, которая может вращаться только в одном направлении, то, благодаря особой форме лопаток реактора и турбины поток масла направляется на обратную сторону лопаток реактора, благодаря чему реактор заклинивается и остаётся неподвижным, передавая на вход насоса максимальное количество остаточной энергии масла, сохранившееся после вращения им турбины. Такой режим работы гидротрансформатора обеспечивает максимальную передачу им крутящего момента. Например, при трогании с места гидротрансформатор увеличивает крутящий момент почти в три раза.

По мере разгона автомобиля проскальзывание турбины относительно насоса уменьшается и наступает момент, когда поток масла подхватывает колесо реактора и начинает вращать его в сторону свободного хода обгонной муфты. Гидротрансформатор перестаёт увеличивать крутящий момент и переходит в режим обычной гидромуфты. В таком режиме гидротрансформатор имеет КПД, не превышающий 85%, что приводит к выделению в нём излишнего тепла и, в конечном счёте, увеличению расхода топлива двигателем автомобиля.

Для устранения этого недостатка используется блокировочная плита (рис. а). Она механически связана с турбиной, однако, может перемещаться влево и вправо. Для её смещения влево поток масла, питающий гидротрансформатор, подаётся в пространство между плитой и корпусом гидротрансформатора, обеспечивая их механическую развязку, то есть, плита в таком положении никак не влияет на работу гидротрансформатора.

При достижении автомобилем высокой скорости по особой команде от устройства управления АКПП поток масла изменяется так, что он прижимает блокировочную плиту вправо к корпусу гидротрансформатора (рис. б). Для увеличения силы сцепления на внутреннюю сторону корпуса наносится фрикционный слой. Происходит механическая блокировка насоса и турбины посредством плиты. Гидротрансформатор перестаёт выполнять свои функции. Двигатель жёстко связывается с входным валом АКПП. Естественно, при малейшем торможении автомобиля блокировка немедленно выключается.

Благодаря тому, что передача крутящего момента внутри гидротрансформатора происходит без жесткой кинематической связи, исключаются ударные нагрузки на трансмиссию и автомобиль приобретает большую плавность хода. Негативным эффектом гидротрансформатора является «проскальзывание» турбинного колеса по отношению к насосному — это приводит к повышеному выделению тепла (в некоторых режимах гидротрансформатор может выделять больше тепла, чем сам двигатель) и увеличению расхода топлива. Моменты вращения на насосном и турбинном колёсах в подавляющем большинстве режимов не равны друг другу, в отличие от гидромуфты, у которой моменты вращения всегда можно считать равными.

Для повышения топливной экономичности, в конструкцию современных гидротрансформаторов вводится механизм блокировки, позволяющий жёстко связать насос и турбину. Блокировка включается автоматически при достижении достаточной скорости (как правило, более 70 км/ч). Однако, в электронно-управляемых АКПП момент включения блокировки определяет компьютер, поэтому она может быть включена практически в любой момент, согласно управляющей программе. Благодаря механизму блокировки при движении по шоссе расход топлива автомобилей, оснащённых АКПП не превышает аналогичного для моделей с МКПП. Также блокировка гидротрансформатора применяется, подобно МКПП, для торможения двигателем и экономии топлива. В этом случае впрыск топлива прекращается на время блокировки. На тракторах блокировка гидротрансформатора используется для запуска двигателя трактора «с толкача», либо когда трактор работает в стационарном режиме.

Сам процесс ремонта гидротрансфоматора (в двух словах) заключается в дефектовке и замене вышедших из строя деталей после его разборки (срезанием сборочного сварного шва). После сборки гидротрансформатора его корпус сваривают, проверяют на герметичность и балансируют.

Подробнее о процессе ремонта гидротрансформаторов можно узнать на странице Технология ремонта.

Для правильной идентификации Вашего гидротрансформатора ознакомьтесь с информацией, размещенной на странице Полезное.
